Algemeen:
Lijnvoedingskasten worden toegepast bij de verbinding van de voedingskabel met het voedingspunt ergens in de stroomrailinstallatie.
De voedingskabel is verbonden met de lijnvoedingsklemmen, welke in de lijnvoedingsklemhouder worden geplaatst (tot 7 stuks).
De klemhouder is gedeeltelijk over de 2 aangrenzende Click-Ductorbehuizingen geschoven.
Alle lijnvoedingskasten hebben manchetten met doordruksecties ten behoeve van pakkingbussen M32 tot M63. Eigen samenstellingen zijn eenvoudig mogelijk.
De lijnvoedingsklemhouder (LCH) verbindt 2 aangrenzende
behuizingen en houdt tevens de voedingsklemmen op hun plaats.

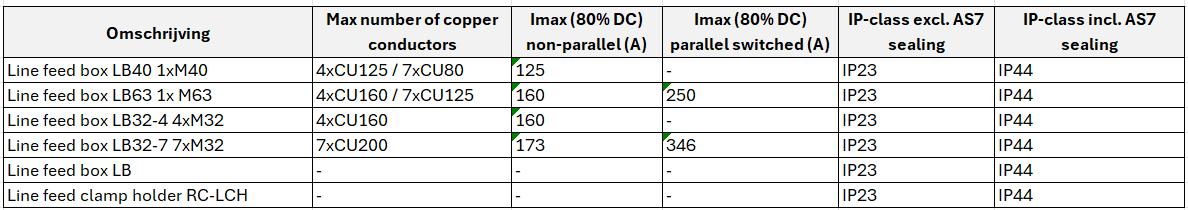

Lijnvoedingskasten typen LB

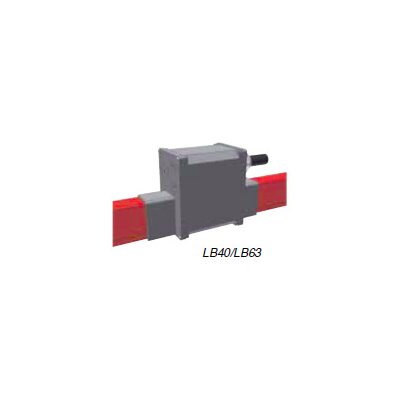

Type LB40
Lijnvoedingskast voor het aansluiten van koperstrips tot 125A. Met 1 pakkingbus M40 voor kabels Ø16-Ø28 mm.
Type LB63
Lijnvoedingskast voor het aansluiten van koper-strips tot 160A. Met 1 pakkingbus M63 voor kabels Ø30-Ø44,5 mm.
Type LB32-4
Gelijk aan LB63, maar met 4 pakkingbussen M32 voor kabels Ø10-Ø21 mm.
Type LB32-7
Gelijk aan LB32-4, maar met 7 pakkingbussen M32 voor kabels Ø10-Ø21 mm.
Lijnvoedingsklemhouder
Type RC-LCH
Toepasbaar voor lijnvoedingen in installaties RC4 en RC7, ongeacht het aantal strips.
De lijnvoedingsklemhouder bestaat uit 2 helften, welke bij montage eenvoudig aan elkaar worden geklemd (zie afbeelding).
De benodigde lijnvoedingsklemmen dienen separaat besteld te worden.
Lijnvoedingskasten worden toegepast bij de verbinding van de voedingskabel met het voedingspunt ergens in de stroomrailinstallatie.
De voedingskabel is verbonden met de lijnvoedingsklemmen, welke in de lijnvoedingsklemhouder worden geplaatst (tot 7 stuks).
De klemhouder is gedeeltelijk over de 2 aangrenzende Click-Ductorbehuizingen geschoven.
Alle lijnvoedingskasten hebben manchetten met doordruksecties ten behoeve van pakkingbussen M32 tot M63. Eigen samenstellingen zijn eenvoudig mogelijk.
De lijnvoedingsklemhouder (LCH) verbindt 2 aangrenzende
behuizingen en houdt tevens de voedingsklemmen op hun plaats.
Lijnvoedingskasten typen LB
Type LB40
Lijnvoedingskast voor het aansluiten van koperstrips tot 125A. Met 1 pakkingbus M40 voor kabels Ø16-Ø28 mm.
Type LB63
Lijnvoedingskast voor het aansluiten van koper-strips tot 160A. Met 1 pakkingbus M63 voor kabels Ø30-Ø44,5 mm.
Type LB32-4
Gelijk aan LB63, maar met 4 pakkingbussen M32 voor kabels Ø10-Ø21 mm.
Type LB32-7
Gelijk aan LB32-4, maar met 7 pakkingbussen M32 voor kabels Ø10-Ø21 mm.
Lijnvoedingsklemhouder
Type RC-LCH
Toepasbaar voor lijnvoedingen in installaties RC4 en RC7, ongeacht het aantal strips.
De lijnvoedingsklemhouder bestaat uit 2 helften, welke bij montage eenvoudig aan elkaar worden geklemd (zie afbeelding).
De benodigde lijnvoedingsklemmen dienen separaat besteld te worden.
