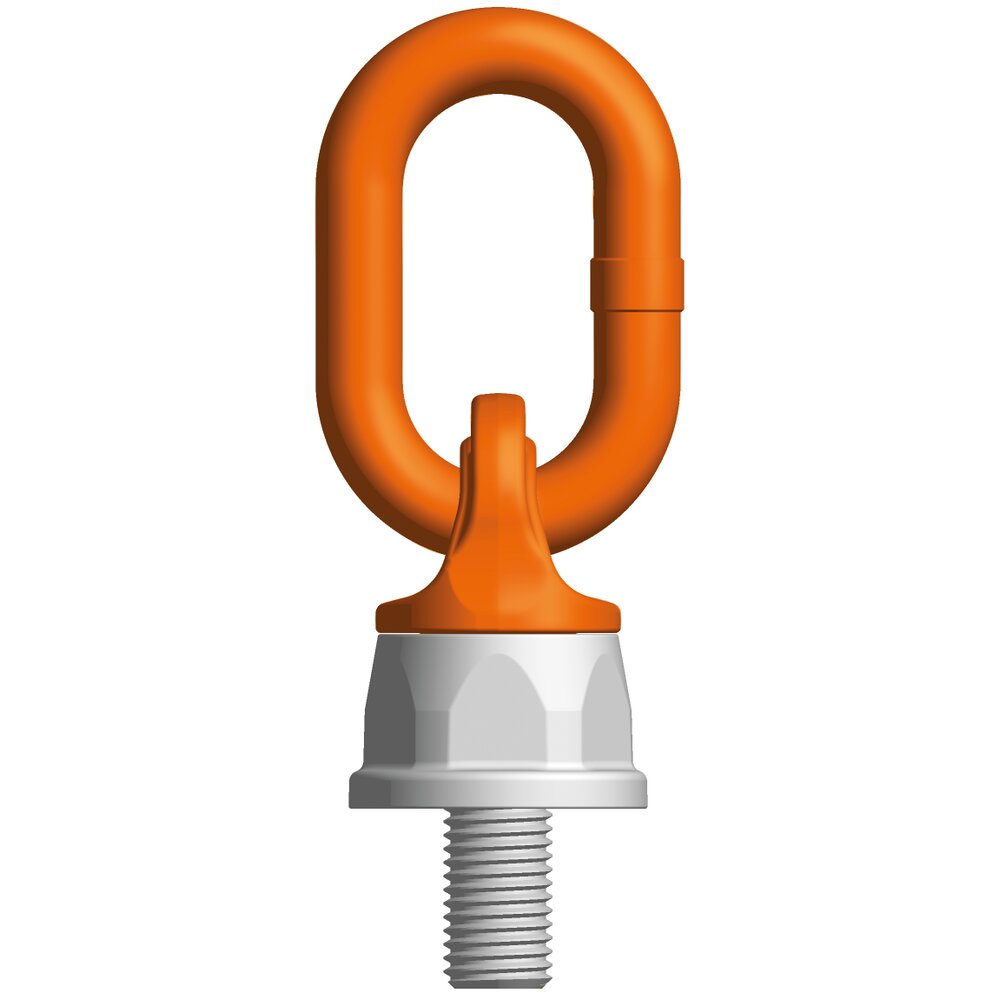

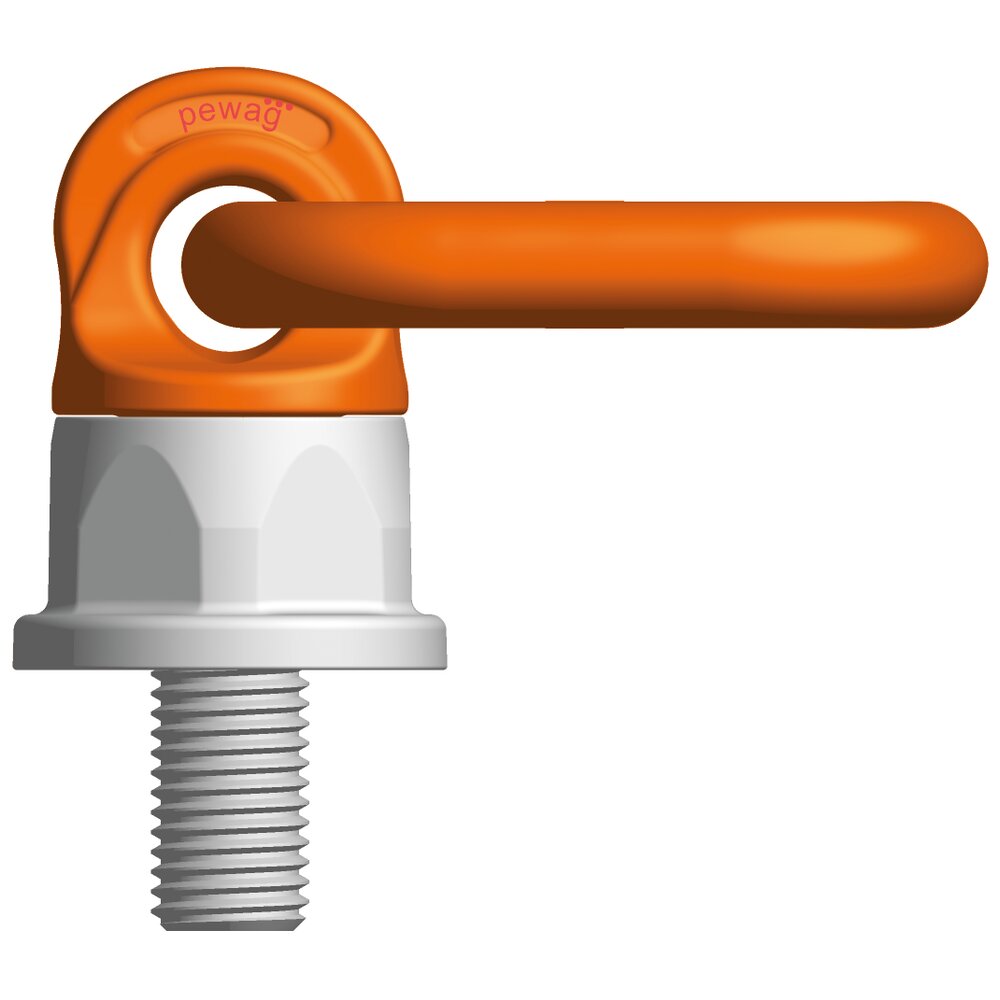

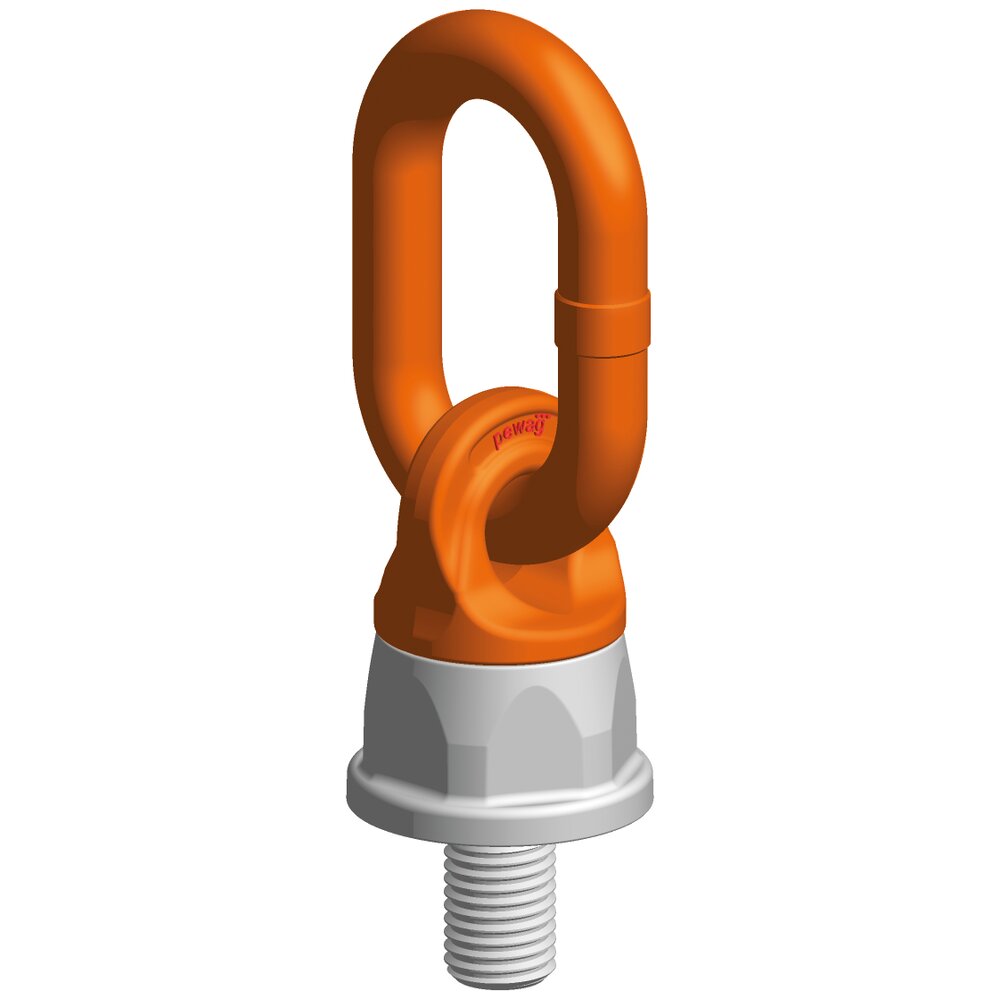

Algemeen: Onder belasting 360° draaibaar aanslagpunt met kogellager. Zeer hoogwaardig aanslagoog 180° klapbaar. Speciale schroef 100% op scheuren getest en met corrosiebescherming. De tabel met werklasten voor verschillende aanslagmanieren is een onderdeel van de uitvoerige handleiding die bij elke hijsoog wordt meegeleverd.
Toegestaan gebruik

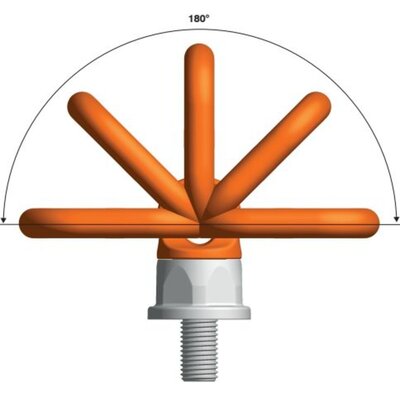

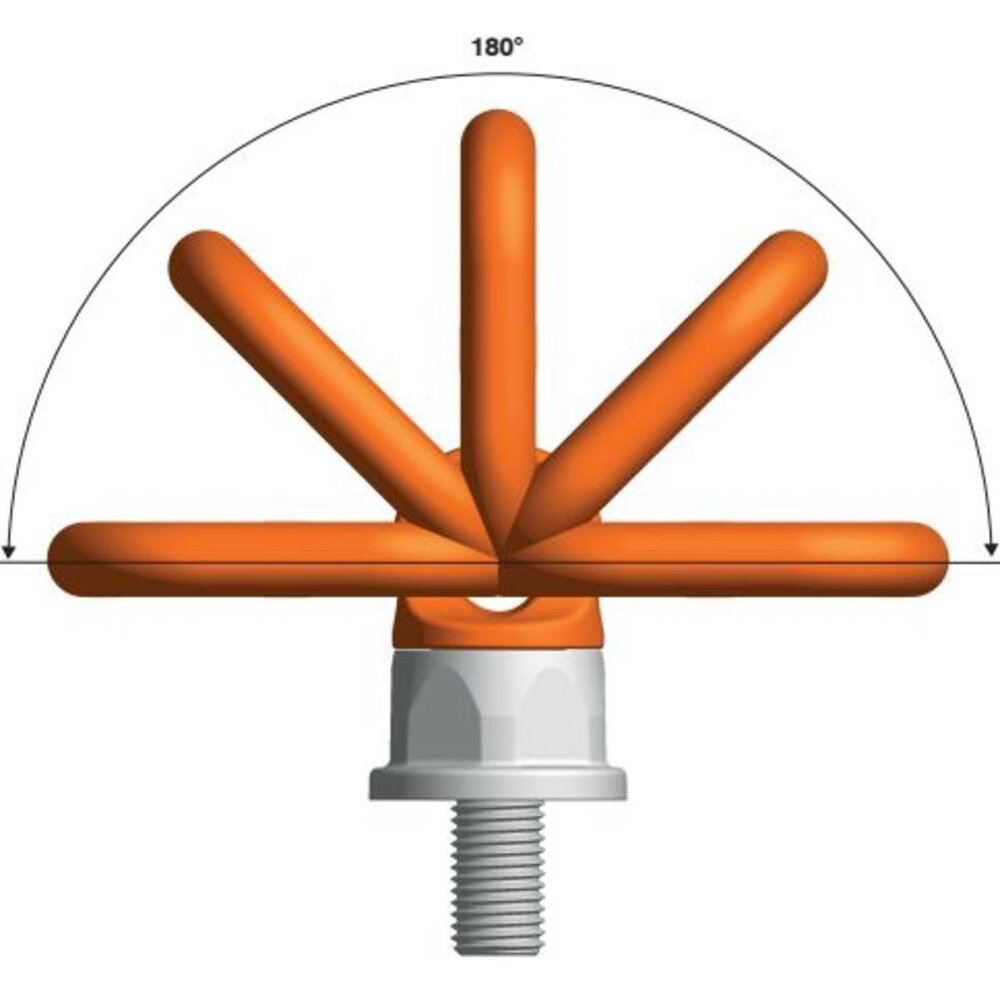

Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1).
Niet toegestaan gebruik
Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan bijv. als:
- Geen vrije ruimte mogelijk is in de trekrichting.

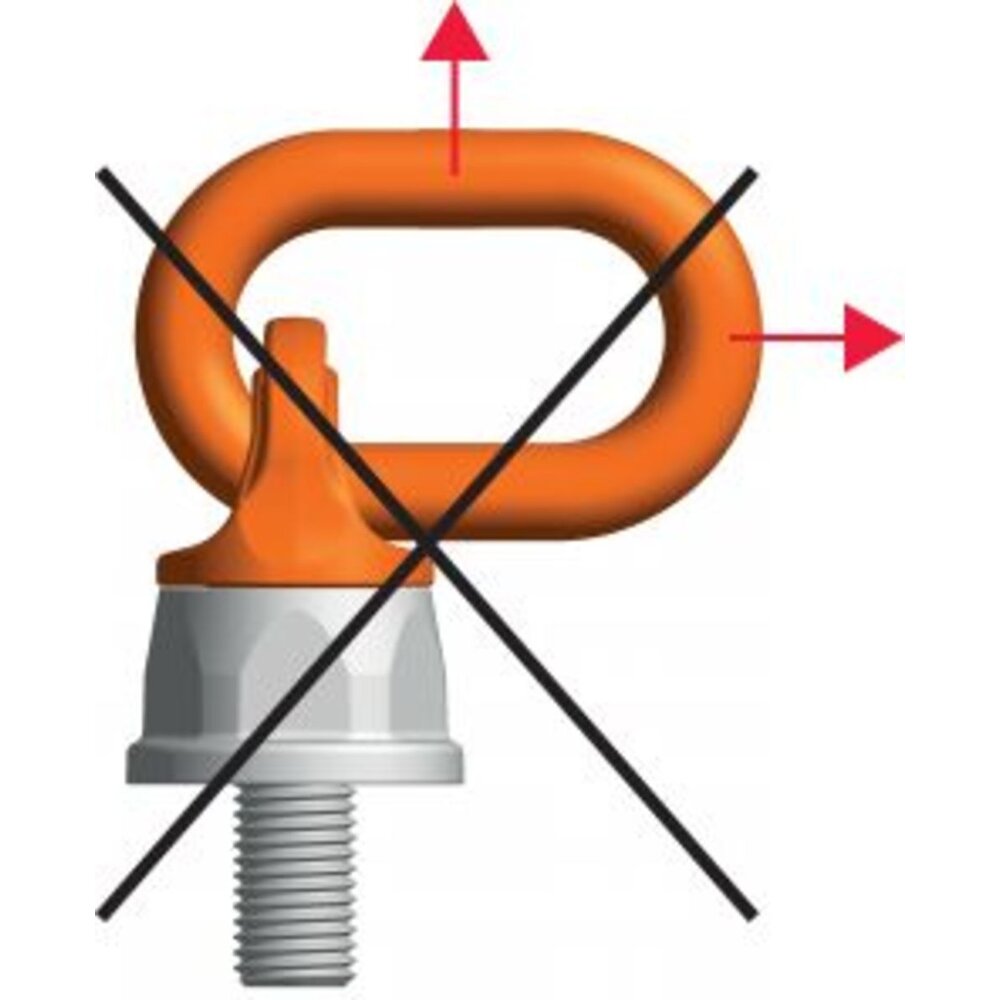

- De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 2)
- Het tegen randen en lading drukt
- Materiaal: Grade 10.
- Markering: Volgens norm, CE, WLL, schroefdraadmaat en een individueel serienummer.
- Afwerking: Geverfd.
-
Norm:
EN 1677-1
except grade/WLL - Waarschuwing: Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:
- Veiligheidsfactor: 4:1
|
Hefmethode
|
|
|
|
|
|
|
|
|
 |
|
|
|||
| Aantal lengen |
|
|
1
|
1
|
2
|
2
|
2
|
2
|
3+4
|
3+4
|
2 |
3+4
|
|
|
|
Neigingshoeke
|
0°
|
90°
|
0°
|
90°
|
0°-45°
|
45°-60°
|
0°-45°
|
45°-60°
|
asymm. |
asymm.
|
||||
|
Code
|
Schroefdraad
|
Aanhaalmoment
|
WLL
|
|
|
|
|
|
|
|
|
|
||
|
|
mm
|
Nm
|
ton
|
mm |
|
|
|
|
|
|
|
|
|
|
|
PLDW M8
|
M8
|
10
|
0,6
|
0,3
|
1,2
|
0,6
|
0,4
|
0,3
|
0,6
|
0,4
|
0,3
|
0,3
|
34 | |
|
PLDW M10
|
M10
|
10
|
1,2
|
0,5
|
2,4
|
1
|
0,7
|
0,5
|
1
|
0,75
|
0,5
|
0,5
|
34 | |
|
PLDW M12
|
M12
|
15
|
1,8
|
0,7
|
3,6
|
1,4
|
0,95
|
0,7
|
1,4
|
1
|
0,7
|
0,7
|
34 | |
|
PLDW M14
|
M14
|
25
|
2,4
|
1
|
4,8
|
2
|
1,4
|
1
|
2,1
|
1,5
|
1
|
1
|
34 | |
|
PLDW M16
|
M16
|
30
|
2,8
|
1,5
|
5,6
|
3
|
2,1
|
1,5
|
3,1
|
2,1
|
1,5
|
1,5
|
34 | |
|
PLDW M20
|
M20
|
80
|
5
|
2,5
|
10
|
5
|
3,5
|
2,5
|
5,3
|
3,5
|
2,5
|
2,5
|
75 | |
|
PLDW M24
|
M24
|
150
|
7
|
4
|
14
|
8
|
5,5
|
4
|
8,4
|
6
|
4
|
4
|
75 | |
|
PLDW M30
|
M30
|
230
|
10
|
6,7
|
20
|
12
|
8,4
|
6
|
12,6
|
9
|
6
|
6
|
75 | |
|
PLDW M36
|
M36
|
450
|
12,5
|
8
|
25
|
16
|
11,2
|
8
|
16,8
|
12
|
8
|
8
|
46 | |
|
PLDW M42
|
M42
|
600
|
16
|
10
|
32
|
20
|
14
|
10
|
21
|
15
|
10
|
10
|
95 | |
|
PLDW M45
|
M45
|
600
|
16
|
12
|
32
|
24
|
16,9
|
12
|
25,4
|
18
|
12
|
12
|
95 | |
|
PLDW M48
|
M48
|
600
|
16
|
12,5
|
32
|
25
|
17,5
|
12,5
|
26,2
|
18
|
12,5
|
12,5
|
50 | |
|
PLDW M56
|
M56
|
800
|
28
|
24
|
56
|
48
|
33,9
|
24
|
50,9
|
36
|
24
|
24
|
60 | |
|
PLDW M64
|
M64
|
800
|
28
|
25
|
56
|
50
|
35,3
|
25
|
53
|
37,5
|
25
|
25
|
75 | |
|
PLDW M72
|
M72
|
1200
|
60
|
40
|
120
|
80
|
56,5
|
40
|
84,8
|
60
|
40
|
40
|
145 | |
|
PLDW M80
|
M80
|
1400
|
60
|
45
|
120
|
90
|
63,6
|
45
|
95,4
|
67,5
|
45
|
45
|
145 | |
| * Speciale uitvoeringen alleen op aanvraag verkrijgbaar! Technische wijzigingen voorbehouden. |
