Algemeen:

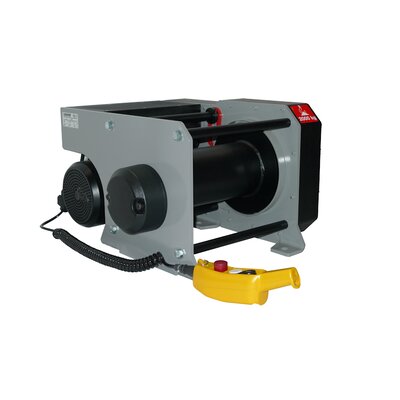

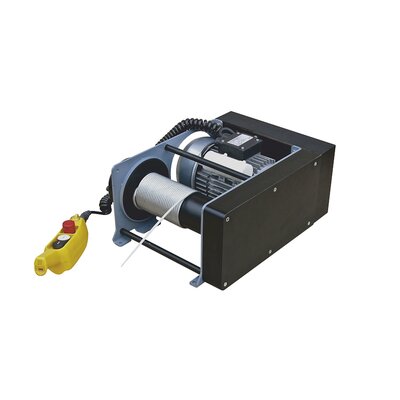

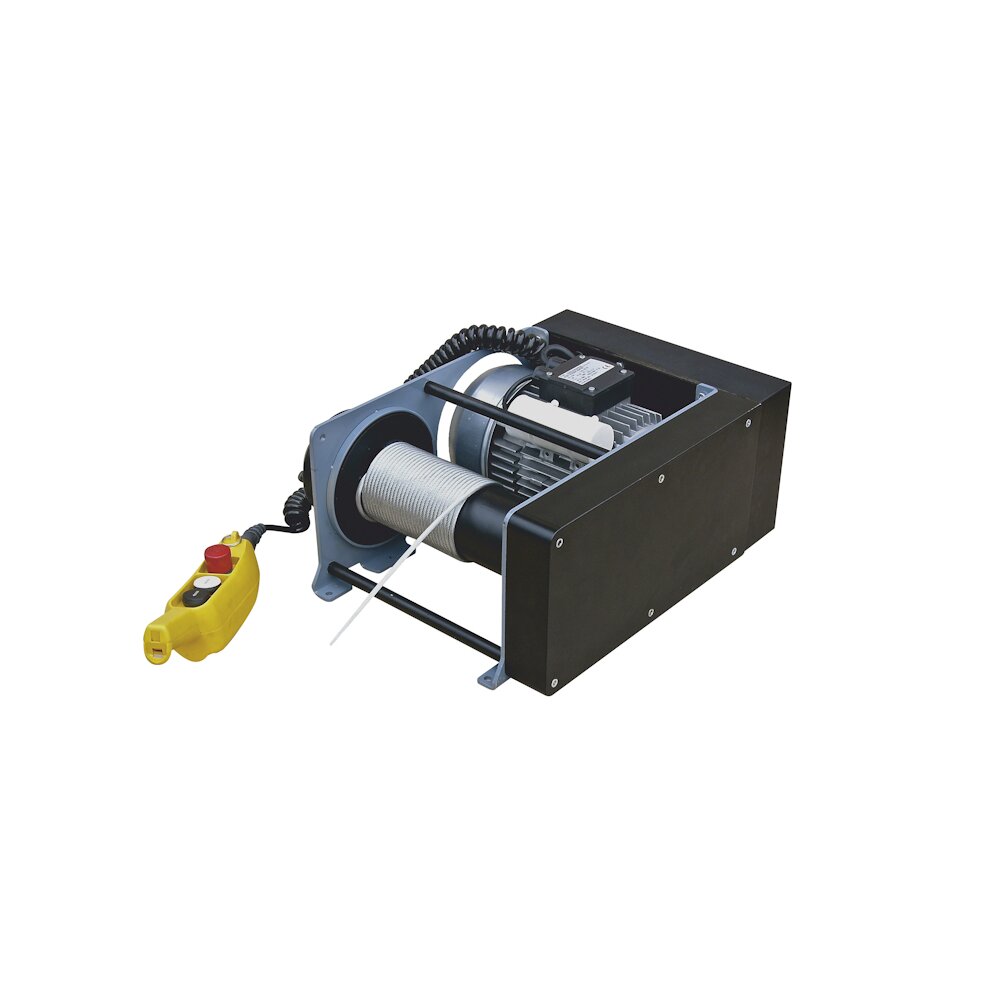

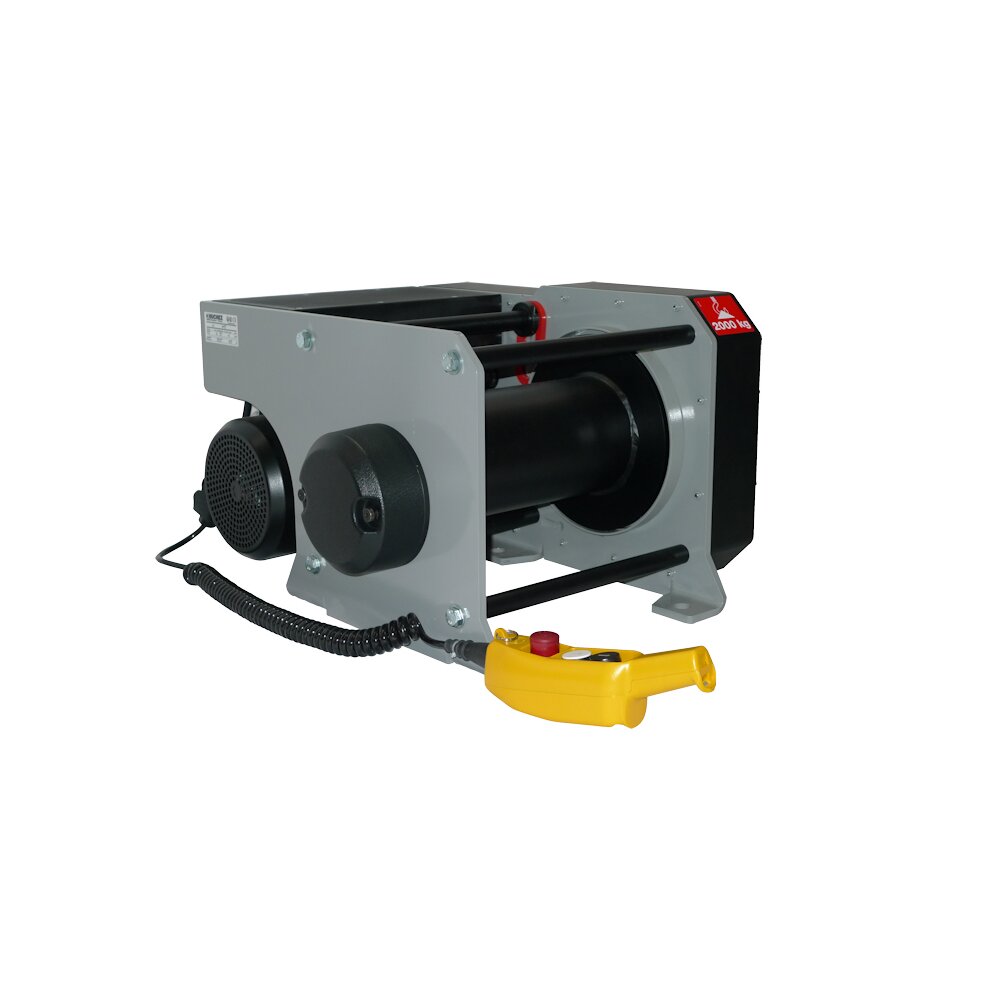

Elektriche lier voor het hijsen en trekken van lasten van 150 t/m 2000 kg.
Een voordelige range elektrische lieren ontworpen voor eenvoudige hijs- en trekwerkzaamheden zoals bijv. goederenliften, openen en sluiten van deuren en luiken enz..
Technische eigenschappen:
- 2 versies: Met directe besturing (type CD), alleen te gebruiken met bescherming tegen weersinvloeden of een laag-spannings besturing (type BT).
- Stevig stalen frame
- Drukknopkast met noodstop, kabel 3 mtr.
- Een-fase 230 V rem motor met permanente condensator - 50 Hz. Motorvermogen 0.75 of 1.1 kW afhankeleijk van type. Klasse F. IP 54 protectie.
- Drie-fase 230/400 V rem motor - 50 Hz. Motorvermogen 0.75-1.1 of 222 kW afhankelijk van type. Klasse F. IP 54 protectie.
- Gesealde tandwielkast. tandwiel in olie-bad.
- Gelaste stalen mechanische trommel.

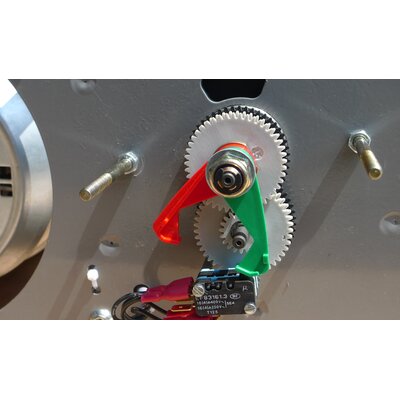

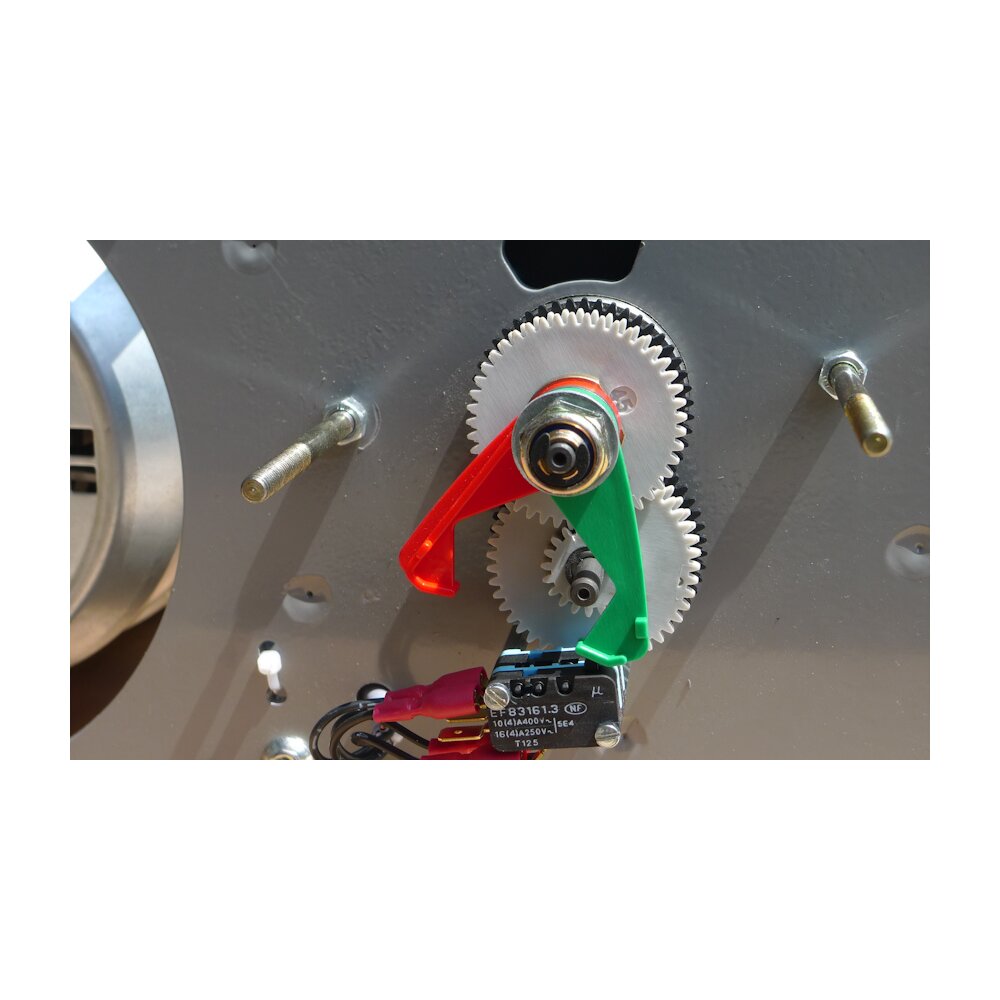

- Eindschakelaars (behalve op 3-fase lier met directe besturing).
Optioneel:

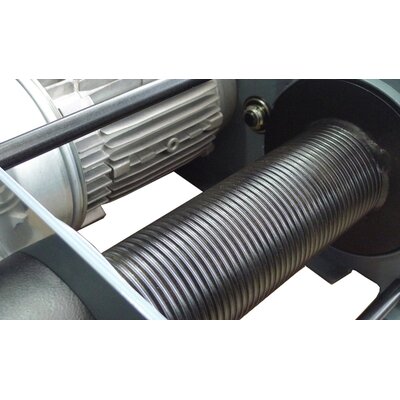

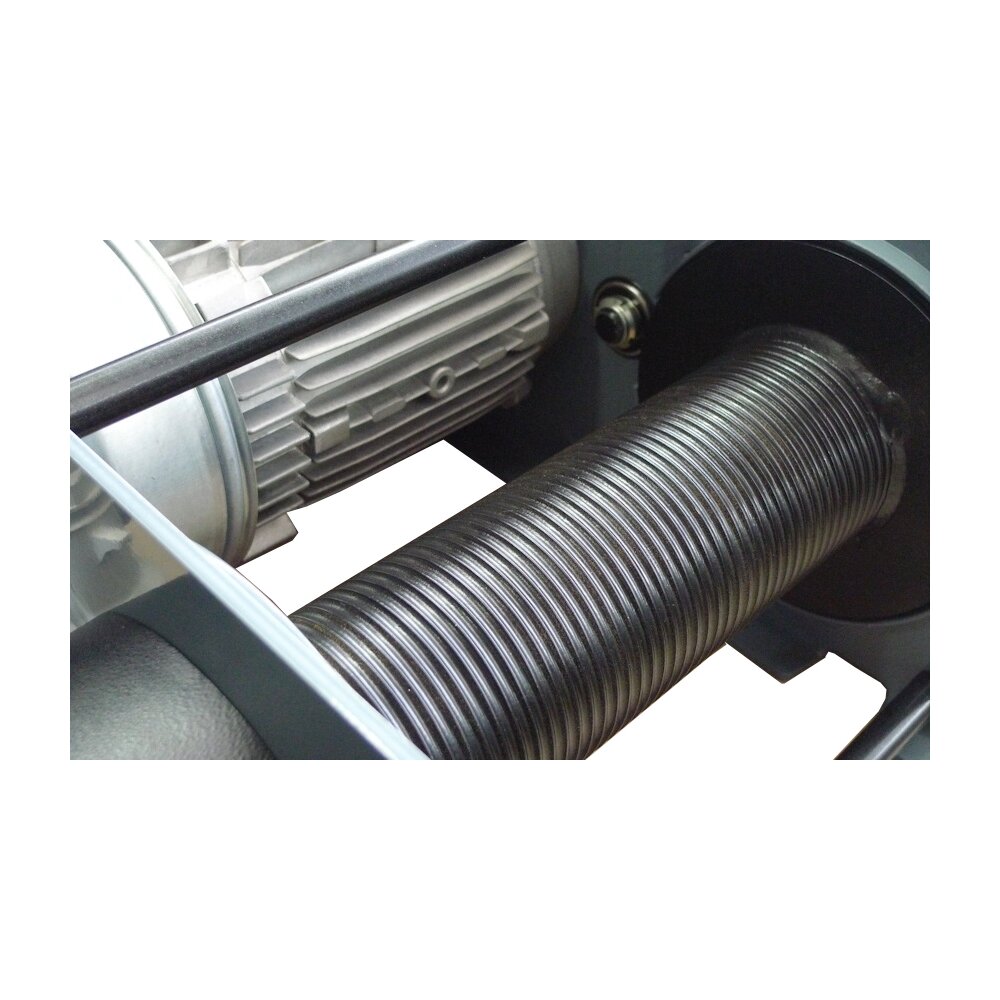

- gegroefe trommel.

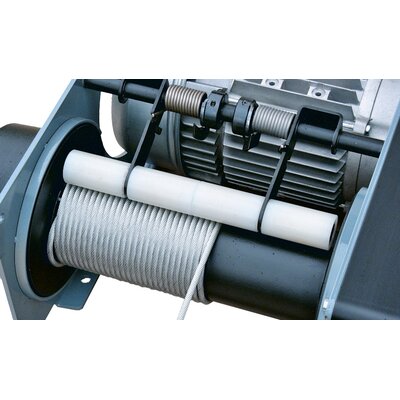

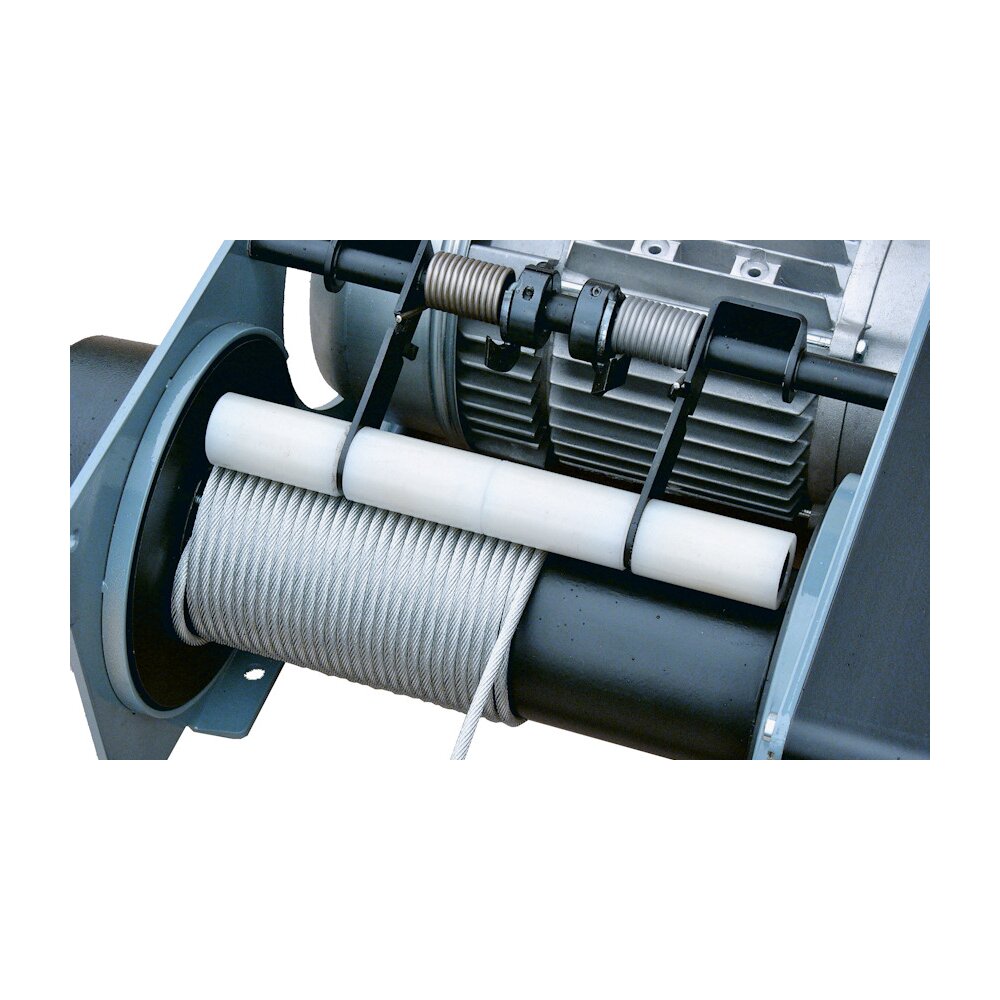

- kabel aandrukrol.
- Markering: Volgens norm, CE
- Norm: EN 13157
|
Type
|
capaciteit
|
capacity top layer kg
|
aantal lagen
|
kabel capaciteit
|
wire rope capacity top layer m*
|
kabel Ø
|
Snelheid
|
speed top layer m/mn
|
FEM
|
Motor
|
Spanning
|
Gewicht excl.
kabel |
|
|
1e laag
|
laatste laag |
|
1e laag
|
laatste laag
|
|
1e laag
|
laatste laag
|
|
|
|
|
|
|
kg
|
|
|
m
|
|
mm
|
m/min
|
|
|
kW
|
|
kg
|
|
PRIMO301CD
|
360
|
300
|
3
|
13
|
48
|
5
|
7.5
|
9.1
|
1 Bm
|
0.75
|
1 Ph-230V
|
35
|
|
PRIMO301BT
|
360
|
300
|
3
|
13
|
48
|
5
|
7.5
|
9.1
|
1 Bm
|
0.75
|
1 Ph-230V
|
|
|
PRIMO303CD
|
360
|
300
|
3
|
13
|
48
|
5
|
7.5
|
9.1
|
1 Bm
|
0.75
|
3 Ph-230/400V
|
35
|
|
PRIMO303BT
|
360
|
300
|
3
|
13
|
48
|
5
|
7.5
|
9.1
|
1 Bm
|
0.75
|
3 Ph-230/400V
|
35
|
|
PRIMO501CD
|
630
|
500
|
3
|
10
|
38
|
7
|
8.6
|
1
|
1 Cm
|
1.1
|
1 Ph-230V
|
40
|
|
PRIMO501BT
|
630
|
500
|
3
|
10
|
38
|
7
|
8.6
|
1
|
1 Cm
|
1.1
|
1 Ph-230V
|
40
|
|
PRIMO503CD
|
630
|
500
|
3
|
10
|
38
|
7
|
8.6
|
1
|
1 Cm
|
1.1
|
3 Ph-230/400V
|
40
|
|
PRIMO503BT
|
630
|
500
|
3
|
10
|
38
|
7
|
8.6
|
1
|
1 Cm
|
1.1
|
3 Ph-230/400V
|
40
|
|
PRIMO1001CD
|
990
|
990
|
4
|
17
|
86
|
8
|
4
|
5.2
|
1 Bm
|
1.1
|
1 Ph-230V
|
150
|
|
PRIMO1001BT
|
1300
|
1000
|
4
|
17
|
86
|
8
|
4
|
5.2
|
1 Bm
|
1.1
|
1 Ph-230V
|
152
|
|
PRIMO1003BT
|
1300
|
1000
|
4
|
17
|
86
|
8
|
4
|
5.2
|
1 Bm
|
1.1
|
3 Ph-230/400V
|
152
|
|
0PRIMO2003BT
|
2500
|
2000
|
3
|
12
|
45
|
11.5
|
4
|
5.2
|
1 Cm
|
2.2
|
3 Ph-230/400V
|
160
|
